双辊破碎机

　　对辊式破碎机简称对辊破或对辊破碎机，是比较老式的破碎设备，对辊式破碎机结构简单，过分粉碎现象少，辊面上的齿形、尺寸、排列可随物料性质而改变，可对中硬和软矿石进行中、细破碎，如硫酸厂中通常用对辊式破碎机对硫铁矿石进行一次破碎，使直径达到20~30mm，再进入双辊式破碎机进行二次破碎，使矿石直径达到5mm以下，达到沸腾炉的要求。

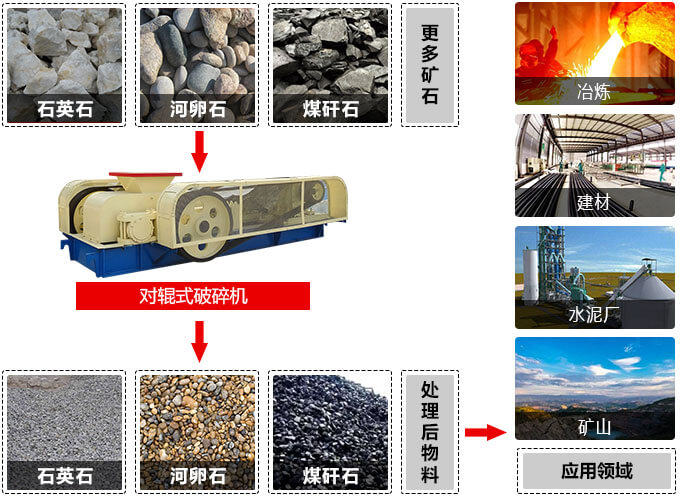

　　对辊破碎机可供选矿、化工、水泥、耐火材料、磨料、建筑材料等工业部门中细碎各种高、中等硬度的矿石和岩石之用，尤其在建筑材料工业中生产瓜米石和绿豆砂等产品，有较一般破碎机械更优异的效果。

　　对辊式破碎机将破碎物料经给料口落入两辊子之间，进行挤压破碎，成品物料自然落下。遇有过硬或不可破碎物时，对辊式破碎机的辊子可凭液压缸或弹簧的作用自动退让，，过硬或不可破碎物落下，从而保护机器不受损坏。相向转动的两辊子有一定的间隙，改变间隙，即可控制产品排料粒度。双辊破碎机是利用一对相向转动的圆辊，四辊破碎机则是利用两对相向转动的圆辊进行破碎作业。

　　1、该系列对辊破碎机主要由辊轮、辊轮支撑轴承、压紧和调节装置以及驱动装置等部分组成。

　　2、出料粒度的调节：两辊轮之间装有楔形或垫片调节装置，楔形装置的顶端装有调整螺栓，当调整螺栓将楔块向上拉起时，楔块将活动辊轮顶离固定轮，即两辊轮间隙变大，出料粒度变大，当楔块向下时，活动辊轮在压紧弹簧的作用下两轮间隙变小，出料粒度变小。垫片装置是通过增减垫片的数量或厚薄来调节出料粒度大小的，当增加垫片时两辊轮间隙变大，当减少垫片时两辊轮间隙变小，出料粒度变小。

　　3、驱动机构是由两个电动机，通过三角皮带传动到槽轮上拖动辊轮，按照相对方向运动旋转。在破碎物料时，物料从进料口通过辊轮，经碾压而破碎，破碎后的成品从底架下面排出。

　　辊式破碎机是利用辊面的摩擦力将物料咬入破碎区，使之承受挤压而破碎的机械。
